NTT-ATとEVG、高屈折率樹脂と「SmartNIL」プロセスでAR光学デバイスの量産可能性を実証

テクノロジー

背景:AR光学デバイス市場のニーズと課題

近年、ARグラスをはじめとする次世代光学デバイス市場では、デバイスの軽量化と高画質化が強く求められています。これらの要求に応えるためには、光を精密に制御するサブミクロンオーダーの回折格子やメタ光学素子を効率的に量産する技術が不可欠です。

この量産技術を実現するには、高い光学性能を維持しつつコストを抑えて製造できる高精度なナノインプリント装置と、それに適合する高屈折率材料の確保が重要な課題となっていました。

評価の概要と結果

今回の共同評価では、NTT-ATが開発した高屈折率樹脂「NH700シリーズ」のうち、「NH762」が用いられました。EVGの「SmartNIL」プロセスおよび「EVG® NIL UV/AS5」装置との適合性が検証され、AR向け光導波路に必要な高いパターン忠実性と量産適性が確認されています。

具体的には、350nmライン&スペース構造の高精度な転写に加え、45°傾斜型回折格子や最小65nmのメタ光学素子についても、欠陥や変形のない良好な転写性が確認されました。さらに、「EVG NIL UV/AS5」を用いた25回連続転写試験では、転写回数が増えても転写パターンの高さ変化が約2.2%に抑えられ、量産適用に不可欠な寸法安定性と離型性が実証されました。

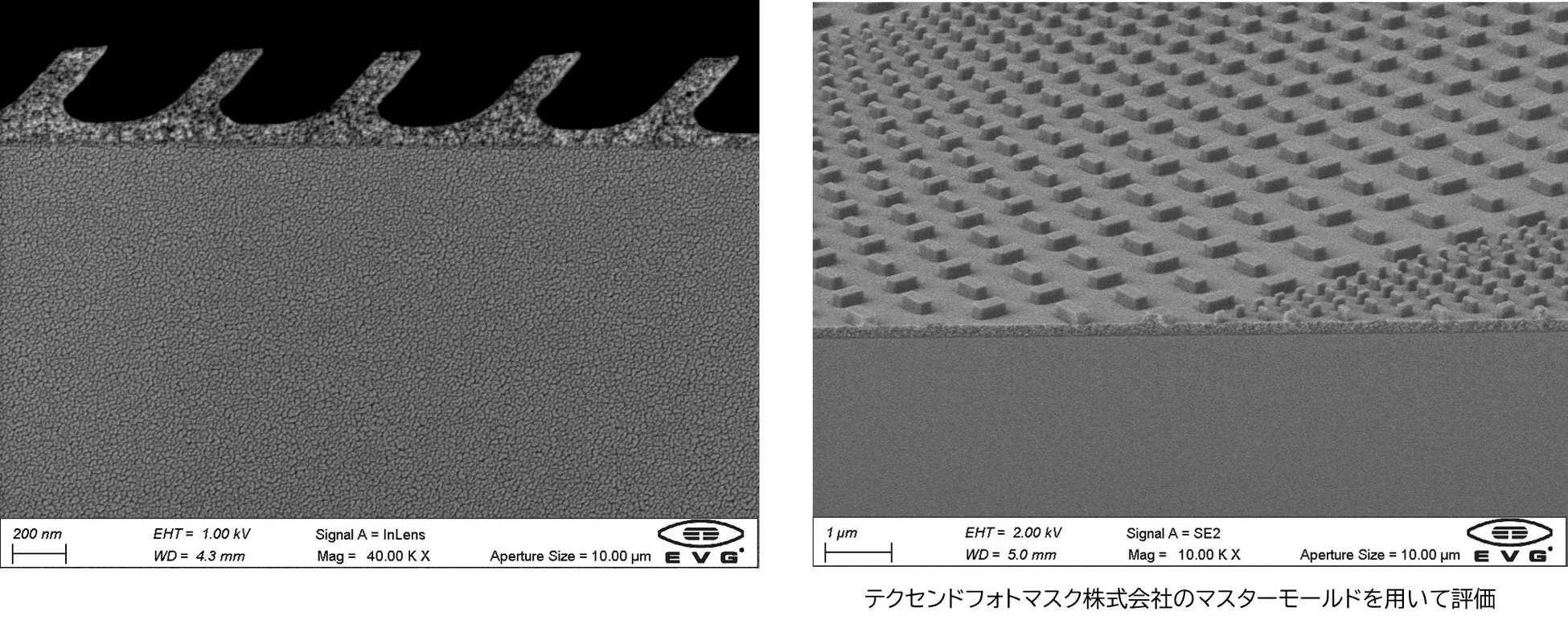

SEM画像:微細加工された構造

また、高温高湿試験および光照射試験後も転写パターンの構造変化は極めて小さく、AR光学デバイスに求められる高い耐環境性も確認されています。これらの結果から、「NH762」は高屈折率、高透明性、そして耐環境性を兼ね備えたAR向け光導波路材料として、高い実用性を持つことが示されました。

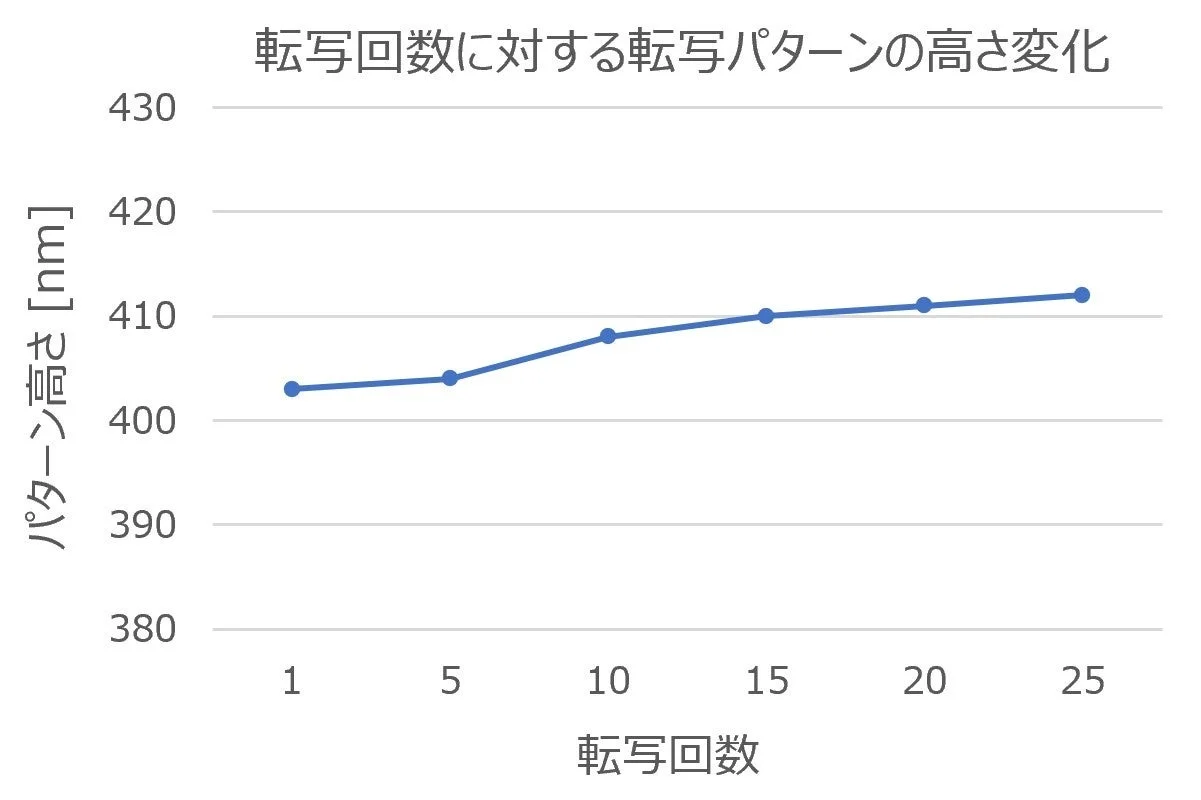

転写回数に対する転写パターンの高さ変化を示すグラフ

高屈折率樹脂「NH700シリーズ」の仕様

項目 仕様
硬化膜の屈折率 1.8, 1.9
硬化膜の膜厚 200nm~1μm (Typ. 300nm)

お客さまのメリット

AR光学デバイスの開発においては、材料評価、信頼性試験、量産適合性の検証に長い期間を要することが少なくありません。今回の成果により、ナノインプリント用の材料と量産プロセスがあらかじめ検証された状態で提供されることになります。

これにより、AR光学デバイスメーカーは、材料選定や初期プロセス開発にかかる期間を大幅に短縮し、量産プロセスへの移行をより円滑に進めることができると期待されます。

ホワイトペーパーの提供

今回の評価結果をまとめたホワイトペーパーが公開されています。詳細な情報に関心のある方は、以下のWebサイトでご確認ください。
https://keytech.ntt-at.com/adhesive/high-n.html

今後の展開

NTT-ATとEVGは、今回評価された高屈折率樹脂「NH762」に加え、「NH700シリーズ」の他の材料についても、同ナノインプリント装置を用いた転写性の評価を進める予定です。AR光学デバイスだけでなく、次世代メタ光学素子、LiDAR、センシングデバイスなどへの応用も視野に入れ、開発および評価を進めていく方針です。

展示会概要

本成果は、「第27回中国国際オプトエレクトロニクス博覧会」(CIOE 2026)にて展示されます。
