ASICターンキーサービス市場、2032年には41億9000万米ドル規模へ成長予測 – YH Researchが詳細レポートを発表

ASICターンキーサービスとは

ASICターンキーサービスとは、特定のシステム機能や最終製品の要件に基づき、用途特化型集積回路（ASIC）を製品仕様の策定から量産まで一貫して実現する技術・サプライチェーンサービスを指します。このサービスには、製品仕様策定、システムアーキテクチャ設計、IP選定・統合、RTL設計、機能検証、物理設計、テープアウト管理、ファウンドリ連携、パッケージ設計、テストプログラム開発、信頼性評価、歩留まり改善、量産管理など、半導体開発のあらゆる工程が含まれます。

その中核的な価値は、EDA（電子設計自動化）、半導体IP（知的財産）、ウェハ製造、パッケージ、テスト、製品エンジニアリングといった多様な要素を、一つのプロジェクトとして統合管理できる点にあります。これにより、システム企業や半導体スタートアップは、開発期間の短縮、技術リスクの低減、供給コストの一元管理が可能になります。

市場規模と成長予測

YH Researchの初期調査によると、世界のASICターンキーサービス市場規模は、2025年に約19億6000万米ドル、2026年には約22億4000万米ドルに達する見込みです。

この市場は、2032年には約41億9000万米ドルへと拡大し、2026年から2032年までの年平均成長率（CAGR）は約11.0%と予測されています。この成長は、AI/HPC向けカスタムシリコン需要の拡大、データセンターネットワークの高度化、自動車・ロボティクス用途の拡大、そして先端プロセスと先進パッケージ連携が主な要因となっています。

主要企業と競争環境

世界市場では、総合半導体プラットフォーム企業、専門ASICサービス企業、および地域密着型設計会社が競合しています。BroadcomやMarvellのような統合型/プラットフォーム型企業は、幅広いIPと先端プロセス対応力を持ち、AI、クラウド、ネットワーク、ストレージ向けの高度なカスタムシリコン案件で強い存在感を示しています。

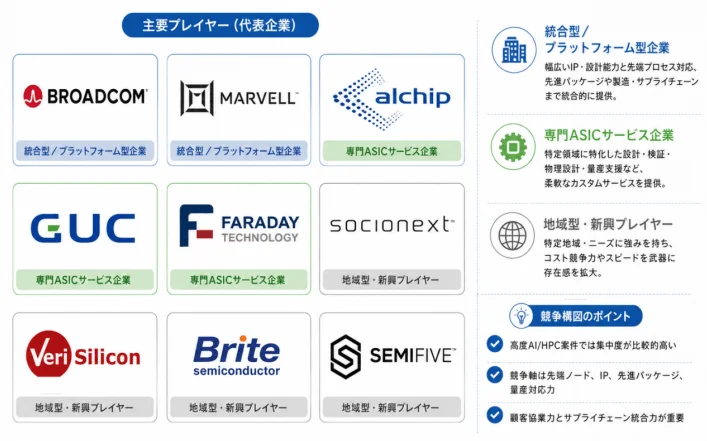

半導体業界の主要プレイヤーを分類し、各カテゴリの代表企業と特徴、競争のポイントを解説する図

専門ASICサービス企業としては、AlchipやGUCが先端ノードのAI/HPC ASICや高速インターフェース、2.5D/3Dパッケージ、量産連携に強みを持っています。Socionextはシステム設計から生産・品質管理までをカバーするCustom SoCモデルを展開。Faradayは自社IPと3Dパッケージを提供し、VeriSiliconは設計から量産管理までを統合しています。

中国本土ではVeriSiliconとBrite Semiconductorが代表的であり、韓国のSEMIFIVEはSoCプラットフォームにより開発期間とコスト削減を目指しています。特に先端ノードやHPC、先端パッケージ案件においては、特定の企業に集中する傾向が見られます。

サービスモデルと主な用途

ASICターンキーサービスは、主に「フルターンキー型」と「柔軟なハンドオフ型」に分類されます。

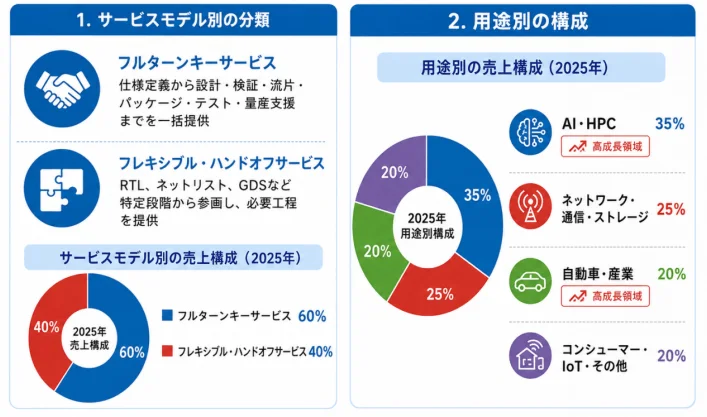

2025年のASICターンキーサービスのサービスモデル別売上構成と用途別売上構成を示すグラフ

フルターンキー型は、仕様定義から量産納入までをサービス企業が一括で担当するモデルで、社内半導体チームが小規模な企業に適しています。一方、柔軟なハンドオフ型は、RTLやネットリストなど特定の開発段階からプロジェクトを引き継ぎ、顧客が必要とする工程のみを担当するモデルで、コア技術を社内に持つ大手システム企業で多く採用されています。

用途別では、AI・HPC、ネットワーク・通信・ストレージ、自動車・産業、コンシューマー・IoTの四分野に整理できます。AI・HPC分野は先端プロセスや大規模設計、高速インターフェースを必要とする高成長領域であり、案件単価と技術障壁が高い特徴があります。自動車・産業向けでは、機能安全や環境信頼性、長期供給が重視される一方、コンシューマー・IoT向けでは低消費電力、コスト、市場投入期間が主要な評価項目となります。

地域別の市場動向

地域別に見ると、台湾は先端ファウンドリやOSAT（後工程サービス）が集積しており、専門ASICサービスと先端パッケージ案件の重要な拠点となっています。米国はクラウド、AI、ネットワーク企業による高性能カスタム半導体の主要な需要地域です。中国本土では、AI、通信、自動車向け需要が拡大し、国内ASIC設計・量産サービスの機会が増加しています。

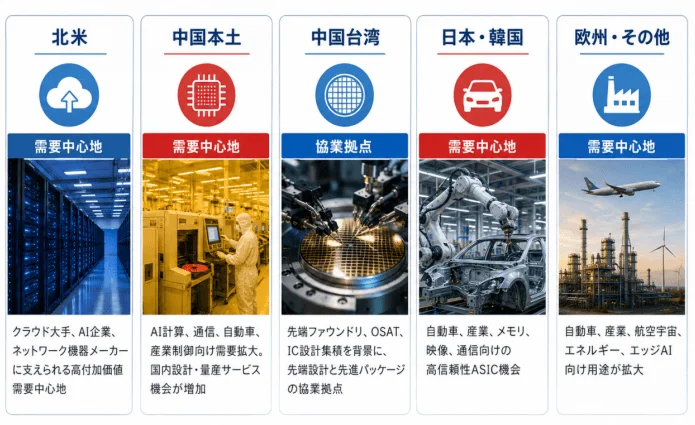

世界各地域のテクノロジー産業におけるASICターンキーサービスの需要中心地と協業拠点を解説する図

日本は自動車、産業機器、映像、通信などの高信頼性システムが主要市場であり、韓国は先端メモリーやファウンドリの産業基盤を強みとしています。欧州では、自動車、産業、航空宇宙、エネルギー、エッジAI向けの需要が中心です。

SEMIの予測によると、2026年から2028年までの世界300mmファブ装置投資額は約3,740億米ドルに達する見込みで、中国、韓国、台湾が主要な投資地域となる一方、米国、日本、欧州、東南アジアでも地域化された半導体供給体制への投資が進むことで、ASICサービス企業の機会が拡大すると考えられます。

サプライチェーンと参入障壁

ASICターンキーサービスのサプライチェーンは、上流（技術・素材・装置）、中流（ASICターンキーサービス）、下流（主要用途分野）に分けられます。

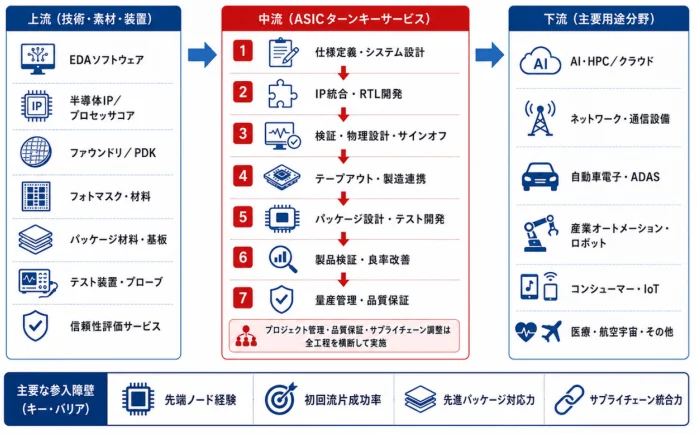

ASICターンキーサービスのサプライチェーン構造と主要な参入障壁を示す図

上流にはEDAソフトウェア、半導体IP、ファウンドリ、フォトマスク、パッケージ材料、テスト装置などがあり、中流のASICターンキー企業は、これらを統合して顧客の要件を量産可能なチップへと変換します。下流顧客は、クラウド企業、自動車メーカー、産業機器企業、コンシューマーブランドなど多岐にわたります。

この市場への主要な参入障壁は、先端ノード経験、初回シリコン成功率、複雑なIP統合、検証品質、先端パッケージ対応力、量産歩留まり、認証、情報セキュリティ、そして供給能力などが挙げられます。

将来の展望と課題

各国政府による半導体産業への支援策も、市場の成長を後押ししています。中国の集積回路関連税制支援、米国のCHIPS for America、欧州のEuropean Chips Actなどがその例です。しかし、先端ノードASICの開発には多額の投資が必要であり、設計不具合、大型ダイの歩留まり、HBM（広帯域メモリ）統合、熱管理、信号品質、テスト複雑性などが主要なリスクとなります。また、先端ファウンドリやHBMの供給制約、輸出管理、技術ライセンス、顧客データ保護、国際サプライチェーン政策もプロジェクト管理の難易度を高める要因です。

今後数年間で、ASICターンキーサービスは個別受託設計から、プラットフォーム型、モジュール型、継続量産型のビジネスモデルへと移行していくと予想されます。事前検証済みのサブシステムやIPの活用、AI支援EDA、自動検証、データ駆動型物理設計などの技術革新により、開発コストと期間の短縮が期待されます。

詳細なレポートについては、YH Research株式会社のウェブサイトをご覧ください。
