世界のコンシューマーエレクトロニクス向け半導体チップ市場、2032年には約5,622億米ドルに達すると予測

テクノロジー

コンシューマーエレクトロニクス向け半導体チップ市場の成長予測

コンシューマーエレクトロニクス向け半導体チップ市場は、今後数年間で大幅な成長が見込まれています。YH Research株式会社の調査レポートによると、世界の同市場規模は2026年に約3,842億米ドルに達し、2032年には約5,622億米ドルに拡大すると予測されています。2026年から2032年までの年平均成長率は約6.55%と見込まれており、高性能化と多様な機能が市場を牽引する主要な要因となるでしょう。

コンシューマーエレクトロニクス向け半導体チップとは

コンシューマーエレクトロニクス向け半導体チップは、スマートフォン、タブレット、パーソナルコンピューター、テレビ、ゲーム機、ウェアラブル機器、ワイヤレスオーディオ製品、スマートホーム機器、一般消費者向けカメラ、XR機器など、多岐にわたる民生用電子機器に搭載される集積回路および半導体デバイスを指します。

これらのチップは主にシリコン集積回路を基盤とし、RF（高周波）、アナログ、パワー、MEMS（微小電気機械システム）、CMOSイメージセンシング、さらには一部の化合物半導体技術を組み合わせています。

主な機能としては、OSやアプリケーションの処理、CPU・GPU・NPU演算、画像・音声・映像処理、プログラムとデータの保存、セルラー通信、Wi-Fi、Bluetoothなどの無線接続、画像・動作・環境情報の検出、表示・音声制御、バッテリー管理、電力変換などが挙げられます。これらの製品には、高性能、低消費電力、小型化、高集積、低遅延、安定した接続性、そしてコスト競争力が求められます。

市場規模と成長トレンド

世界のコンシューマーエレクトロニクス向け半導体チップ市場は、2025年に約3,486億米ドル、2026年には約3,842億米ドルに達し、2032年には約5,622億米ドルに成長すると予測されています。この市場規模には、スマートフォン、タブレット、PC、テレビ、ホームエンターテインメント機器、ウェアラブル機器、ワイヤレスオーディオ製品、ゲーム機、XR機器、スマートホーム端末に搭載されるプロセッサ、SoC、メモリ、アナログ・電源管理IC、RF・接続IC、センサー、ディスプレイドライバー、オーディオICなどの世界販売額が含まれます。

市場の成長は、単に端末の出荷台数が増えるだけでなく、1台のデバイスに搭載される半導体の金額が増加することによっても支えられています。特に、オンデバイスAIの進化、メモリ容量の拡大、高度なカメラ機能の搭載、高速無線通信の普及、センサーの高機能化、そして省電力化への要求の高まりが、主要な成長要因となっています。

スマートフォンとPCは依然として最大の用途ですが、AIスマートフォン、AI PC、スマートグラス、ヘルスケアウェアラブル、スマートホーム端末、高性能ゲーム機器といった分野が新たな成長領域として注目されています。

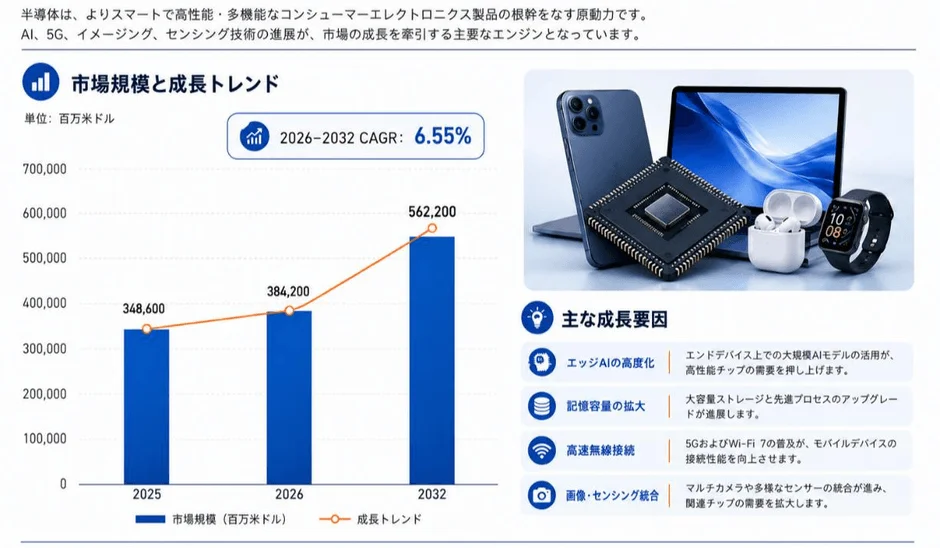

半導体市場の成長トレンド

競争構造と主要企業

世界のコンシューマーエレクトロニクス向け半導体チップ市場には多数の企業が参入していますが、特定の製品分野では高い集中度が見られます。

第一グループ：世界的リーダー

  • スマートフォンおよびモバイルプラットフォーム分野: Qualcomm、MediaTek、Samsung Electronics、Appleが代表的です。Appleは自社設計チップを中心とした垂直統合モデルを採用し、QualcommとMediaTekはSoC（System-on-a-Chip）、通信技術、ソフトウェアプラットフォームを世界の端末メーカーに提供しています。

  • PCおよびゲーム向けコンピューティング: Intel、AMD、NVIDIA、Apple、Qualcommが主要企業です。

  • メモリ分野: Samsung Electronics、SK hynix、Micron、Kioxiaが中心です。

  • イメージセンサー分野: Sony Semiconductor Solutions、Samsung、OmniVisionなどが代表的です。

これらの企業は、CPU、GPU、NPU、画像処理、通信、マルチメディア、表示機能の統合を進めており、AppleのMシリーズチップは、独自アーキテクチャ、ユニファイドメモリ、オンデバイスAIの重要性を示しています。

第二グループ：専門性を確立した企業

Broadcom、Texas Instruments、Infineon Technologies、NXP Semiconductors、STMicroelectronics、Renesas Electronics、Skyworks Solutions、Qorvo、Cirrus Logic、Realtek、Novatekなどは、無線通信、アナログ、電源管理、RFフロントエンド、オーディオ、センサー、ディスプレイドライバー、インターフェースICといった分野で重要な地位を占めています。Sonyは高画素、積層構造、高ダイナミックレンジ、チップ内AI機能を備えたCMOSイメージセンサーを強化し、Samsung、SK hynix、Micronはモバイルメモリの帯域幅、容量、電力効率を高めています。

中国の代表的企業

UNISOC、Amlogic、Rockchip、Bestechnic、Espressif Systems、Goodix、GigaDevice、Will Semiconductor関連事業などが挙げられます。

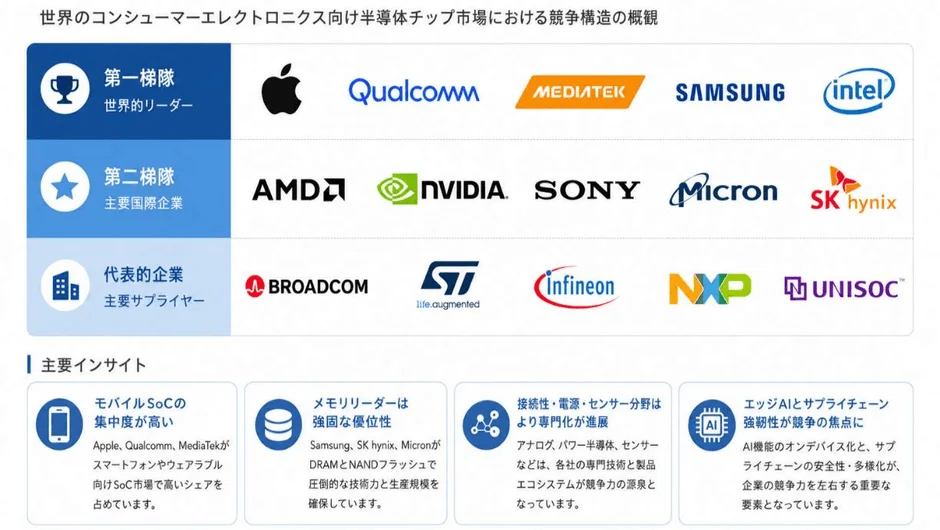

半導体チップ市場における競争構造

製品分類と用途

半導体チップは、その機能によって以下のように分類できます。

  • 処理・ロジックチップ: アプリケーションプロセッサ、CPU、GPU、NPU、MCU、テレビ向けSoC、マルチメディアプロセッサなど。

  • メモリチップ: モバイルDRAM、NAND Flash、UFS、コンシューマー向けSSD関連製品など。

  • アナログ・パワーチップ: 充電、バッテリー管理、電圧変換、信号処理などを担います。

  • RF・接続チップ: セルラーRF、Wi-Fi、Bluetooth、測位機能などを担います。

  • センサー・光電子チップ: CMOSイメージセンサー、MEMS慣性センサー、環境センサー、測距センサー、生体認証デバイスなど。

  • ディスプレイ・オーディオ・インターフェース用専用IC: ディスプレイドライバー、オーディオIC、インターフェースICなど。

用途別では、以下の分野で半導体チップが活用されています。

  • モバイル個人端末: スマートフォンではSoC、LPDDR、組み込みストレージ、RFフロントエンド、イメージセンサー、電源管理ICが重要です。

  • PC・ゲーム機器: CPU、GPU、NPU、高速メモリ、高速インターフェースが重視されます。

  • ホームエンターテインメント: テレビ、プロジェクター、セットトップボックスではマルチメディアSoC、表示制御、映像デコード、通信チップが使用されます。

  • ウェアラブル・オーディオ: スマートウォッチ、イヤホン、スマートグラスでは、超低消費電力MCU、オーディオDSP、センサーフュージョン、小型電源管理が重要となります。

  • スマートホーム: 接続制御、センシング、電源管理、セキュリティ統合の応用が期待されます。

  • XRおよび新型AI端末: 高性能演算、ディスプレイ、センシング、接続、AI処理の融合応用が進むと見込まれます。

今後は、オンデバイスAIプロセッサ、AIスマートフォン・AI PC向けメモリ、高速無線接続、XRセンサー、積層型CMOSイメージセンサー、高速充電、高効率電源管理ICの成長が期待される高成長分野です。

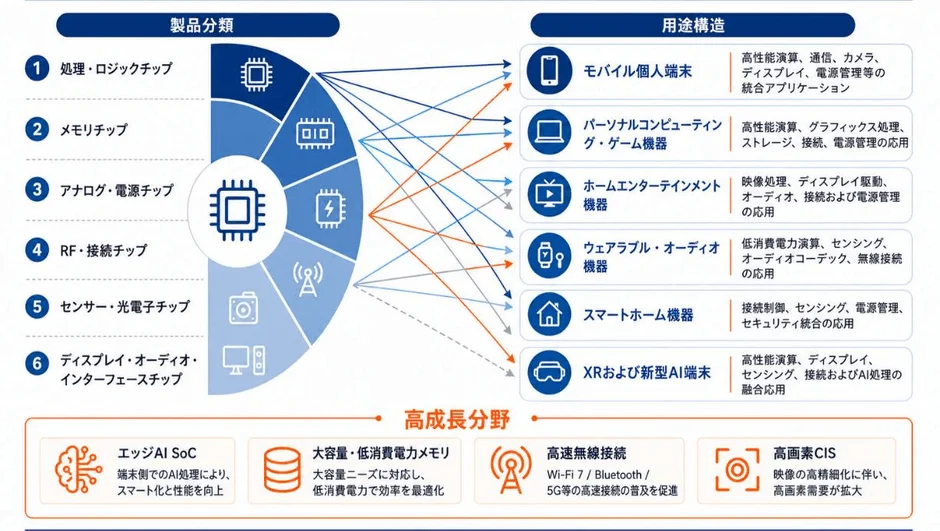

半導体の製品分類と用途構造

地域別サプライチェーンと市場機会

世界のコンシューマーエレクトロニクス向け半導体産業は、設計、ウェハ製造、組立・テスト、端末組立、ブランド運営が地域ごとに分業されています。

  • 米国: CPU、GPU、モバイルプラットフォーム、RF接続、EDA、半導体IP、ソフトウェアエコシステムで強い競争力を有しています。しかし、世界の半導体製造能力に占める米国の比率は低下しており、先端ロジック、メモリ、アナログ、先進パッケージングへの再投資が進められています。

  • 台湾: 先端ファウンドリー、パッケージング、コンシューマーエレクトロニクスのサプライチェーン連携で重要な役割を担います。

  • 韓国: DRAM、NAND、ディスプレイ関連半導体、モバイルプロセッサに強みがあります。

  • 日本: CMOSイメージセンサー、半導体材料、製造装置、パワー半導体、一部アナログ製品で高い技術力を有しています。

  • 欧州: アナログ、パワー、MCU、センサー、セキュリティ半導体に競争力があり、欧州チップ法は供給網の強靱化と域外依存の低減を目標としています。

  • 中国本土: スマートフォン、テレビ、スマートホーム、ウェアラブル、ワイヤレスオーディオ製品の主要な製造・消費市場です。中国企業はマルチメディアSoC、IoT通信、ディスプレイドライバー、タッチ・指紋認証、CMOSイメージセンサー、NOR Flash、MCU、電源管理の製品範囲を拡大しています。今後の機会は、端末ブランドとの共同開発、成熟プロセスの活用、ローカルサプライチェーン構築、スマートホーム普及、エッジAI導入から生まれると考えられます。

  • 東南アジア: 電子機器組立、半導体パッケージング・テスト、関連サプライチェーンへの投資が拡大する見通しです。

サプライチェーンの構造

  • 上流: EDAソフトウェア、プロセッサアーキテクチャ、インターフェースIP、シリコンウェハ、フォトレジスト、電子ガス、ターゲット材、フォトマスク、パッケージ基板、リードフレームなどが含まれます。また、露光、エッチング、成膜、イオン注入、洗浄、計測・検査、組立・テスト装置も重要です。基盤技術は、デジタル・アナログ回路設計、CPU・GPU・NPUアーキテクチャ、RF・高速インターフェース、メモリセル、イメージセンサー画素、先端プロセス、先進パッケージング、ソフトウェア最適化です。

  • 中流: ファブレス企業、IDM（垂直統合型デバイスメーカー）、ファウンドリー、OSAT（半導体組立・テスト受託サービス）企業で構成されます。

  • 下流: コンシューマーエレクトロニクスブランド、ODM（Original Design Manufacturer）、OEM（Original Equipment Manufacturer）、モジュールメーカー、流通企業が位置し、スマートフォン、PC、テレビ、ゲーム機、オーディオ、ウェアラブル、スマート家電、一般消費者向けカメラ、XR製品に供給します。

主要な参入障壁は、コアIP、先端プロセス設計、アナログ・RF技術、OSと開発ツールへの対応、顧客認証、歩留まり管理、知的財産、継続的な研究開発投資です。高性能SoC、CPU、GPU、NPU、モバイルメモリ、CMOSイメージセンサー、RFフロントエンド、高性能電源管理製品に比較的高い付加価値が集中しています。

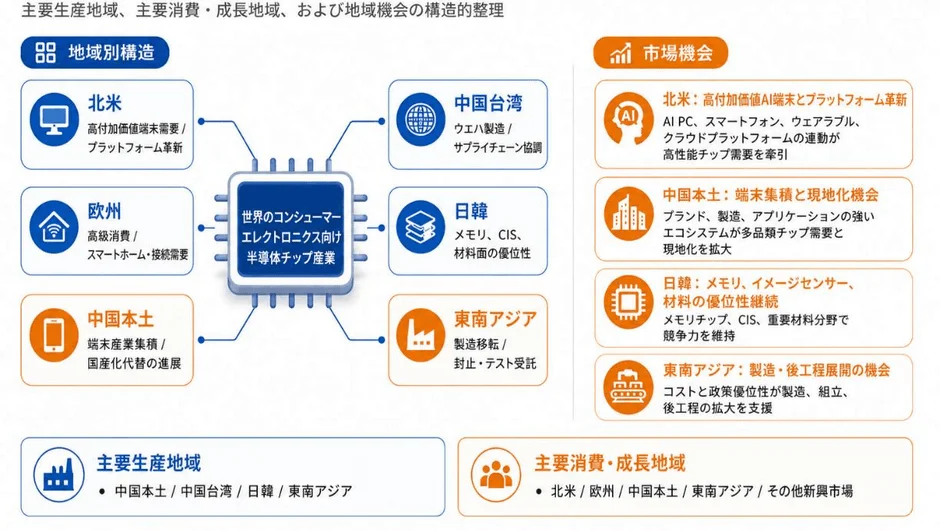

地域別構造と市場機会

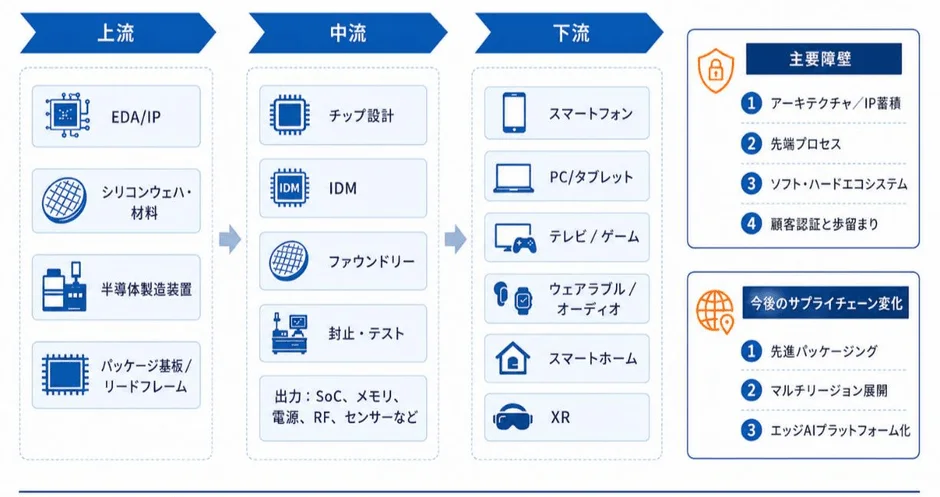

半導体サプライチェーンと障壁

今後の展望と課題

各国・地域は半導体を戦略産業と位置付け、製造支援、研究開発資金、税制、人材育成、国際的なサプライチェーン協力を強化しています。米国と欧州の支援対象は、前工程の製造能力だけでなく、先進パッケージング、研究基盤、設計、材料、供給網の強靱化へ拡大しています。欧州委員会が2026年に示したChips Act 2.0は、先端チップと主流チップの設計・生産、需要創出、戦略的依存の低減を重視しています。

一方、業界は高額な設計・テープアウト費用、先端製造能力の集中、複雑な知的財産、長い顧客認証期間、短い製品サイクル、価格圧力に直面しています。地政学的な要因、輸出管理、関税、メモリ価格変動、消費電子機器の在庫調整も、供給と収益性に影響を与える可能性があります。

今後数年間、オンデバイスAIが最も重要な成長テーマになると予想されます。半導体プラットフォームはCPU、GPU、NPU、ISP、通信、ストレージ制御、セキュリティ、マルチメディア機能をさらに統合し、先端プロセス、Chiplet、3Dパッケージング、ユニファイドメモリ、システム電力管理によって性能電力比を高めるでしょう。

スマートフォンとPCがローカル生成AIを先行して導入し、スマートグラス、イヤホン、時計、家庭用端末では低消費電力AI、センサーフュージョン、自然なユーザーインターフェースが新たな需要を形成すると考えられます。

本記事の内容は、YH Research株式会社の調査レポート「グローバルコンシューマーエレクトロニクス向け半導体チップのトップ会社の市場シェアおよびランキング 2026」のデータを基に作成されています。
